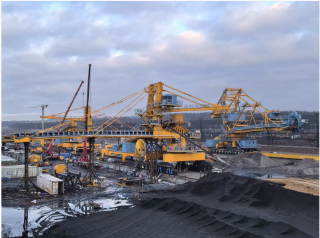

Роторный штабелер-реклаймер — это крупномасштабная машина непрерывного действия, предназначенная для складирования сыпучих материалов в штабели и их извлечения по мере необходимости. Объединяя функции штабелирования и извлечения в одной интегрированной системе, он играет важную роль на складских площадках, обслуживающих металлургические заводы, электростанции, порты, горнодобывающие предприятия, цементные заводы и другие предприятия тяжелой промышленности.
Для предприятий, перерабатывающих большие объемы угля, железной руды, известняка, окатышей, кокса и других сыпучих материалов, оборудование тесно связано с вместимостью складских площадок, потоком материалов, смешиванием и общей непрерывностью производства.
Вертолёт -штабелеукладчик — это рельсовая машина для перемещения сыпучих материалов, которая сочетает в себе две основные функции: штабелирование поступающего материала и извлечение материала из существующего склада. Машина, как правило, состоит из крупной передвижной конструкции, стрелы, ковшового колеса, конвейерной системы, поворотного механизма, механизма изменения угла наклона лопастей, механизма перемещения, а также соответствующих электрических и систем управления.
В процессе штабелирования сыпучий материал транспортируется к машине по конвейерной системе и выгружается из стрелы, образуя склад. В процессе извлечения материала ковш вращается против склада, непрерывно зачерпывая материал из кучи и передавая его на конвейерную систему машины для последующей транспортировки.
Благодаря такой интегрированной конструкции штабелер-погрузчик с ковшовым колесом особенно подходит для крупных складских площадок, где необходимо эффективно хранить материал и впоследствии извлекать его с контролируемой скоростью. Вместо того чтобы рассматривать штабелирование и извлечение как отдельные процессы обработки, машина координирует обе функции в рамках одной инженерной системы.
Принцип работы основан на скоординированном движении нескольких механических систем. Ковшовое колесо непрерывно вращается и собирает материал со склада. Собранный материал подается на конвейер, расположенный на машине, а затем выгружается в расположенную ниже по потоку конвейерную систему.
Механизм перемещения позволяет машине двигаться вдоль рельсов складской площадки. Это движение определяет положение машины относительно различных складов и позволяет ей охватывать большую рабочую зону.
Стрела обеспечивает необходимый вылет между конструкцией машины и насыпью. В зависимости от конфигурации машины, стрела может подниматься или опускаться с помощью механизма изменения угла наклона, а поворотное движение позволяет регулировать направление работы. Эти движения позволяют ковшовому колесу работать на разных участках насыпи, а не оставаться неподвижным в одном месте.
В процессе штабелирования поток материала, по сути, меняется на обратный. Материал поступает по конвейерной системе, проходит через конвейерное устройство машины и выгружается через стрелу для формирования склада в соответствии с требуемой схемой штабелирования.
В результате создается непрерывный цикл обработки материалов, в котором транспортировка, хранение, переработка и последующая доставка могут быть скоординированы с более широким потоком материалов на предприятии.
Ковшовое колесо является основным элементом механизма извлечения материала. Оно состоит из множества ковшей, установленных вокруг вращающейся колесной конструкции. По мере вращения колеса в направлении насыпи, отдельные ковши проникают в материал и собирают контролируемое количество сыпучего материала.
Конструкция ковшового колеса должна соответствовать характеристикам материала, производительности по извлечению материала, условиям эксплуатации и требуемой износостойкости. Такие материалы, как железная руда и уголь, могут иметь значительно различающиеся насыпную плотность, размер частиц, абразивность и характеристики текучести, поэтому конфигурацию ковшового колеса следует выбирать соответствующим образом.
Стреловой конвейер транспортирует материал между ковшовым колесом и точкой перегрузки машины. Его конструкция влияет на общий поток материала и должна быть согласована с производительностью ковшового колеса и последующей системой транспортировки.
В комбинированном штабелеукладчике-разгрузчике стреловой конвейер может выполнять как функции штабелирования, так и функции разгрузки. Поэтому при проектировании оборудования важными факторами являются надежное выравнивание ленты, контроль натяжения, выбор привода и конструктивная поддержка.
Механизм перемещения позволяет всей машине двигаться по рельсам, установленным на складе. На больших складах машина должна преодолевать значительные расстояния, сохраняя при этом стабильное движение и точное позиционирование.
Система перемещения, как правило, включает в себя приводные агрегаты, колеса, редукторы, тормозные компоненты и соответствующее управляющее оборудование. Синхронизация между приводами перемещения важна, поскольку неравномерное движение может создавать механические напряжения и влиять на точность позиционирования.
Механизм поворота контролирует горизонтальное угловое перемещение стрелы и связанного с ней рабочего оборудования. Во время работы стрела должна достигать различных участков склада, поддерживая при этом соответствующее положение относительно потока материала.
Правильно спроектированная система поворота обеспечивает контролируемое перемещение и поддерживает точное позиционирование как во время штабелирования, так и во время операций по извлечению груза.
Механизм изменения угла наклона стрелы позволяет ей адаптироваться к различной высоте насыпей и рабочим положениям.
Характеристики подъема стрелы должны соответствовать конструктивным особенностям машины, весу стрелы, рабочей нагрузке и требуемому рабочему диапазону. В зависимости от конфигурации оборудования и требований проекта может быть выбран гидравлический или механический привод.
Электрическая и система управления координирует движение, поворот, изменение угла наклона лопастей, вращение ковшового колеса, работу конвейера и другого вспомогательного оборудования.
Современные штабелеукладчики-разгрузчики могут оснащаться системами управления на базе ПЛК, устройствами мониторинга, функциями защиты и автоматизированными рабочими процедурами. Компания Dadi Equipment также предлагает автоматизированные интеллектуальные системы для штабелеукладчиков-разгрузчиков, использующие позиционирование оборудования, лазерное сканирование, программное обеспечение и соответствующее оборудование для поддержки автоматизированной работы склада.
Система управления — это не просто интерфейс взаимодействия. Она является важной частью координации, блокировки, защиты и оперативного управления машиной.
Отличительной характеристикой роторного штабелера-погрузчика является его способность выполнять как штабелирование, так и извлечение материалов.
В процессе укладки машина получает сыпучий материал с конвейера, расположенного выше по потоку, и распределяет его по складской площадке. В зависимости от планировки складской площадки, потребностей в материале и целей смешивания могут использоваться различные схемы укладки.
В процессе рекультивации ковшовое колесо извлекает материал из склада и перемещает его на конвейерную ленту. Затем рекультивированный материал может быть доставлен к технологическому оборудованию, производственным линиям, перевалочным станциям или другим объектам последующей обработки.
Сочетание этих двух функций снижает необходимость установки совершенно отдельных машин для каждой операции и позволяет более тесно интегрировать складскую площадку в общую систему обработки материалов.
Роторные штабелеукладчики-реклаймеры используются для транспортировки широкого спектра сыпучих материалов. Конфигурация машины, защита от износа, конструкция ковша, параметры конвейера и производительность должны выбираться в соответствии с физическими свойствами материала.
Железная руда обычно используется на складах сырья для сталелитейной промышленности. Ее относительно высокая насыпная плотность и абразивные свойства предъявляют особые требования к ковшовым колесам, конвейерам, конструктивным элементам и износостойким деталям.
Правильно спроектированная машина для регенерации может непрерывно извлекать железную руду из отвалов и подавать ее в последующий процесс подготовки материалов или производства.
Системы обработки угля требуют непрерывного и контролируемого перемещения между складскими площадками и электростанциями или промышленными предприятиями. Роторные штабелеукладчики-реклаймеры могут обеспечить организованное складирование и контролируемую выгрузку угля, интегрируясь при этом с ленточными конвейерными системами.
При проектировании также могут учитываться меры по борьбе с пылью, условия окружающей среды, характеристики потока материалов и эксплуатационные требования угольного склада.
Цементные заводы и смежные отрасли промышленности обычно хранят известняк навалом. Штабелеры-реклаймеры могут использоваться для формирования складов и извлечения известняка для последующих процессов дробления, измельчения или смешивания.
В тех случаях, когда требуется гомогенизация материалов, схема складирования и извлечения может быть согласована со стратегией работы складской площадки.
На металлургических заводах перевалка окатышей, кокса, материалов, используемых для спекания, и другого сырья может осуществляться через специализированные складские системы. Каждый материал имеет свою плотность, характеристики частиц, абразивность и поведение при течении, поэтому конфигурация оборудования является важным инженерным аспектом.
Таким образом, одна и та же базовая концепция машины может быть адаптирована к различным материалам за счет изменения производительности, конструкции ковша, конфигурации конвейера, габаритных размеров и параметров управления.
Выбор ковшового штабелера-погрузчика требует не только указания номинальной вместимости. Необходимо учитывать несколько технических параметров в совокупности.
Производительность обычно выражается в тоннах в час и указывает, сколько материала машина может переработать при заданных условиях эксплуатации.
Необходимая производительность должна определяться в соответствии с потоком материалов на всем предприятии. Штабелер-разгрузчик должен быть правильно согласован с производительностью конвейеров, расположенных выше и ниже по потоку, чтобы вся система могла работать без создания ненужных узких мест.
Длина, ширина, высота и объем складируемой породы напрямую влияют на габариты машины и пройденное расстояние. Оборудование должно быть спроектировано таким образом, чтобы покрывать требуемую площадь складской площадки, обеспечивая при этом соответствующие рабочие зазоры.
Геометрия складируемого материала также влияет на вылет стрелы, диапазон изменения угла наклона лопастей, положение ковшового колеса и схему подъема груза.
Плотность материала влияет на массовый расход, соответствующий заданному объему. Размер частиц влияет на заполнение ковша, поток материала, образование пыли и износ.
Эти параметры должны быть четко определены на этапе проектирования, поскольку они влияют на выбор приводов, конвейеров, ковшей, конструктивных элементов и требований к электропитанию.
Ширина колеи определяет основные габариты подвижной конструкции, а общая длина рельсов определяет диапазон работы машины.
Для уже существующего скотобойного двора может потребоваться проектирование машины с учетом существующих строительных работ и железнодорожных фундаментов. Поэтому при замене или модернизации существующего оборудования важны индивидуальные параметры ширины колеи и габариты машины.
Размеры стрелы определяют, насколько глубоко ковш может заходить в склад и как может распределяться материал во время штабелирования.
Стрела должна обеспечивать достаточную рабочую зону, не создавая при этом лишнего веса конструкции или чрезмерных механических нагрузок.
Производство стали требует непрерывного приема, хранения, смешивания и поставки больших объемов сырья. Поэтому складское оборудование является неотъемлемой частью системы обработки сырья.
Роторные штабелеукладчики-реклаймеры могут перемещать железную руду, уголь, окатыши, кокс, известняк и другие материалы между приемными системами и производственными объектами.
Угольные электростанции нуждаются в надежных системах хранения и извлечения угля. Машина-накопитель может формировать упорядоченные угольные кучи и непрерывно извлекать топливо для системы подачи в котел.
Данное оборудование может быть интегрировано с ленточными конвейерами, перегрузочными башнями, дробилками, сортировочным оборудованием и другими компонентами системы обработки угля.
Горнодобывающие предприятия часто работают со значительными объемами руды и минералов. Складские площадки обеспечивают временное хранение и контролируемую передачу материалов между горнодобывающими, перерабатывающими, транспортными и отгрузочными операциями.
Роторные экскаваторы особенно подходят для случаев, когда требуется непрерывная переработка материалов и большие объемы складированных запасов.
Терминалы для обработки насыпных грузов должны перемещать материалы между судами, складскими площадками и внутренними транспортными системами. Штабелеукладчик-разгрузчик может стать центральной частью системы складских площадок, обеспечивая контролируемое хранение и извлечение грузов.
Данное оборудование может быть интегрировано с системами разгрузки судов, ленточными конвейерами, перегрузочными станциями и погрузочными сооружениями.
Производство цемента и клинкера включает в себя хранение и обработку известняка, угля, добавок и других сыпучих материалов. Штабелеукладчики-реклаймеры могут обеспечивать как хранение материалов, так и контролируемую перевалку, способствуя при этом организации складской площадки.
В зависимости от характеристик материала и требований безопасности, штабелеукладчики-реклаймеры могут также применяться для удобрений, калия, фосфатов и других сыпучих материалов. Конфигурация оборудования должна быть адаптирована к физическим и химическим свойствам обрабатываемого материала.
Штабелеукладчик-разгрузчик следует рассматривать как часть комплексной складской площадки, а не как изолированную машину. Его производительность зависит от того, насколько эффективно он взаимодействует с конвейерами, геометрией склада, системами приема материала и последующим производственным оборудованием.
При планировании складской площадки необходимо установить четкие маршруты движения материалов от приемки до складирования и от выгрузки до конечного потребления. Диапазон перемещения машины, движение стрелы, схема складирования, скорость выгрузки и точки перегрузки должны соответствовать физической планировке.
Такой системный подход особенно важен для крупных промышленных проектов. Высокопроизводительная машина не сможет компенсировать неправильно подобранный по размеру конвейер или плохо скоординированную организацию складских площадок. Механическое оборудование и конструкция технологического процесса должны работать согласованно.
Автоматизация стала важной составляющей современного оборудования для обработки сыпучих материалов. Штабелер-разгрузчик может включать в себя датчики, ПЛК-управление, системы позиционирования, блокировки, функции мониторинга и программы автоматического управления.
Для автоматизированной работы система управления может координировать перемещение, поворот, изменение угла наклона лопастей, вращение ковшового колеса и работу конвейера в соответствии с заданными рабочими параметрами.
Компания Dadi Equipment предлагает автоматизированные интеллектуальные системы модернизации для штабелеукладчиков-разгрузчиков. Согласно технической информации компании, эти системы могут использовать лазерные сканеры и соответствующее оборудование и программное обеспечение для сбора и анализа информации о складских запасах, поддержки автоматического предотвращения столкновений с препятствиями и обеспечения более точных операций по разгрузке.
Подобные системы особенно полезны в тех случаях, когда на складской площадке находится несколько куч материалов и где важна стабильная ориентация техники.
Вертолёт-погрузчик с ковшовым колесом работает под значительными механическими нагрузками. Его основная конструкция должна выдерживать вес стрелы, ковшового колеса, конвейера, приводных компонентов и обрабатываемого материала, а также обеспечивать перемещения, повороты и изменение угла наклона стрелы.
Выбор конструкционной стали, качество сварки, контроль напряжений, механическая центровка и точность изготовления — все это влияет на эксплуатационную надежность машины.
Защита от износа одинаково важна в зонах, непосредственно контактирующих с сыпучими материалами. Компоненты ковшей, футеровка, желоба, перегрузочные устройства и другие детали, контактирующие с материалом, могут потребовать использования износостойких материалов в зависимости от абразивности и ударных характеристик обрабатываемого продукта.
В технической документации компании Dadi Equipment указаны высокопрочные низколегированные конструкционные стали и износостойкие материалы для соответствующих компонентов оборудования. Точный выбор материала должен определяться в соответствии с условиями проекта и техническими требованиями.
Штабелеукладчик-разгрузчик не работает автономно от конвейерной сети. Материал должен поступать в машину и выходить из нее с контролируемой скоростью, поэтому интеграция с конвейером является одним из ключевых элементов проектирования системы.
В процессе штабелирования входящий конвейер должен обеспечивать стабильный поток материала к машине. В процессе извлечения материала производительность разгрузочной машины должна соответствовать производительности конвейерной системы, расположенной ниже по потоку.
Необходимо учитывать в совокупности параметры перегрузочных желобов, скорость и ширину ленты, точки загрузки и направление потока материала. Правильная интеграция может уменьшить рассыпание материала, улучшить непрерывность работы и упростить техническое обслуживание.
Процесс выбора следует начинать с определения фактических потребностей в погрузочно-разгрузочном оборудовании, а не с выбора стандартной модели.
Сначала определите тип материала, насыпную плотность, размер частиц, влажность, абразивность и ожидаемый расход материала. Эти параметры устанавливают основные требования к ковшовому колесу, конвейеру, системе защиты от износа и приводной системе.
Далее необходимо определить требуемые мощности по штабелированию и выгрузке. Эти две мощности не всегда могут совпадать, поэтому их следует оценивать отдельно в зависимости от технологического процесса предприятия.
Затем следует изучить планировку складской площадки, включая размеры складированных участков, ширину колеи, расстояние транспортировки, высоту свай, доступное пространство и состояние фундамента.
Наконец, в техническую спецификацию следует включить требования к автоматизации, условия окружающей среды, электрические стандарты, порядок технического обслуживания и интеграцию с существующим оборудованием.
При выполнении индивидуального проекта профессиональный производитель должен уметь оценивать эти факторы как комплексную инженерную задачу, а не просто поставлять стандартизированное оборудование.
Компания Jiangyin Dadi Equipment Co., Ltd. была основана в 2001 году и специализируется на оборудовании для транспортировки сыпучих материалов и высокотехнологичном металлургическом оборудовании. Компания располагает крупным производственным комплексом с более чем 70 000 квадратных метров стандартизированных цехов и насчитывает более 400 сотрудников, включая более 100 инженерно-технических и управленческих специалистов.
Компания Dadi Equipment разработала широкий ассортимент продукции для погрузки и разгрузки сыпучих материалов, включая роторные штабелеукладчики, полупортальные скреперные штабелеукладчики, портальные скреперные штабелеукладчики, мостовые скреперные штабелеукладчики, консольные штабелеукладчики и разгрузочные тележки.
Возможности компании выходят за рамки производства оборудования. Dadi предоставляет комплексные услуги, охватывающие консультации по проектам, проектирование, производство, монтаж, ввод в эксплуатацию, обучение операторов, послепродажную поддержку, запасные части, а также модернизацию и усовершенствование оборудования. Такой подход позволяет поставщику оборудования участвовать в полном цикле проекта, а не ограничиваться производством отдельных компонентов.
Компания Dadi Equipment наладила сотрудничество с крупными китайскими сталелитейными предприятиями и ведущими металлургическими проектными институтами, а также развивает взаимодействие с признанными на международном уровне инженерными и промышленными компаниями. Ее оборудование поставляется клиентам более чем в 30 странах мира, поддерживая работу предприятий металлургии, энергетики, портов и терминалов, горнодобывающей промышленности, цементной промышленности, химической промышленности и других отраслей, занимающихся переработкой сыпучих материалов.
Производственные и управленческие системы компании включают платформы ERP, OA и MES, а также сертификаты ISO9001 по управлению качеством, ISO14001 по управлению окружающей средой и ISO45001 по управлению охраной труда и техникой безопасности. Компания Dadi также владеет многочисленными патентами на полезные модели и изобретения, что отражает ее долгосрочные инвестиции в разработку оборудования и инженерные возможности.
Для заказчиков, которым требуется ковшовый штабелер-погрузчик, такое сочетание проектирования, производства, интеграции системы управления, монтажа и обслуживания особенно актуально, поскольку оборудование для складских площадок должно проектироваться с учетом специфики конкретного объекта, а не рассматриваться как полностью стандартизированный продукт.
Каждая складская площадка имеет свои особенности: свойства материалов, размеры территории, требования к производительности, расположение конвейеров, условия окружающей среды и порядок эксплуатации. Поэтому подходящий штабелер-погрузчик должен быть спроектирован с учетом конкретных условий эксплуатации.
Компания Dadi Equipment предоставляет специализированные инженерные услуги по адаптации оборудования и его конфигурации к требованиям заказчика. Это может включать в себя габаритные размеры машины, ширину колеи, расположение стрелы, грузоподъемность, систему управления, электрическую конфигурацию и взаимодействие с существующим конвейерным оборудованием.
Компания предлагает комплексные решения «под ключ», включающие проектирование, производство, монтаж и ввод в эксплуатацию, в том числе электрических, гидравлических и систем управления. Такой интегрированный подход помогает обеспечить согласованность между механическим оборудованием и всей системой скотобойни.
Для проектов, связанных с существующими скотобойнями, также может быть рассмотрена модернизация и усовершенствование оборудования. Индивидуальный подход к проектированию позволяет согласовывать новые функции управления, системы автоматизации или механические модификации с существующими условиями на объекте.
Роторный штабелер-погрузчик содержит множество механических и электрических систем, поэтому техническое обслуживание следует организовывать с учетом фактического рабочего цикла оборудования.
Необходимо проверять износ ковшового колеса и компонентов, контактирующих с материалом. Конвейерные ленты, шкивы, ролики, подшипники, редукторы, муфты, тормоза и приводные устройства требуют регулярного осмотра в соответствии с количеством отработанных часов и техническими характеристиками производителя.
Необходимо также контролировать движение рельсов и колес, поскольку их соосность и состояние напрямую влияют на движение всей машины. Механизмы поворота и изменения стреловидности требуют надлежащей смазки, осмотра и регулировки.
В программы профилактического обслуживания следует включать электрические системы, датчики, шкафы управления, устройства безопасности и коммуникационное оборудование. Автоматизированное оборудование требует особого внимания к калибровке датчиков и диагностике систем управления, поскольку точное позиционирование машины зависит от надежного взаимодействия аппаратного и программного обеспечения.
Структурированная программа технического обслуживания помогает выявлять нештатные ситуации до того, как они перерастут в серьезные поломки оборудования, а также способствует предсказуемому планированию запасных частей.
Его основное назначение — складирование сыпучих материалов в штабели и их последующая выгрузка по мере необходимости. Он объединяет функции складирования и выгрузки в рамках одной непрерывной машины для обработки сыпучих материалов.
В качестве типичных материалов используются железная руда, уголь, известняк, окатыши, кокс, минералы, удобрения, калий, фосфаты и другие сыпучие материалы. Конфигурацию оборудования следует выбирать в зависимости от плотности материала, размера частиц, влажности, абразивности и характеристик текучести.
В ковшовом погрузчике для извлечения материала из склада используется вращающееся колесо, снабженное ковшами, тогда как в скребковом погрузчике используются скребковые цепи или аналогичные скребковые механизмы. Выбор подходящей машины зависит от конфигурации складской площадки, характеристик материала, производительности и технологических требований.
Да. Важные настраиваемые параметры могут включать в себя грузоподъемность, ширину колеи, размеры стрелы, геометрию склада, конфигурацию ковшовых колес, расположение конвейера, систему управления и функции автоматизации.
Да. Современные штабелеукладчики-погрузчики могут быть оснащены системами управления на базе ПЛК, системами позиционирования, датчиками, блокировками и функциями автоматизированного управления. Компания Dadi Equipment также предлагает автоматизированные интеллектуальные системные решения для соответствующих установок штабелеукладчиков-погрузчиков.
Они широко используются на металлургических заводах, в горнодобывающей промышленности, на электростанциях, цементных заводах, в портах и терминалах, химической промышленности и других объектах, требующих хранения больших объемов и непрерывной обработки сыпучих материалов.
Роторный штабелер-реклаймер является центральным элементом крупномасштабных систем обработки сыпучих материалов. Благодаря возможности сочетать непрерывное штабелирование и реклаймер, он подходит для складских площадок, где важны высокая производительность по материалам, организованное хранение и контролируемое извлечение материалов.
Производительность машины зависит от гораздо большего, чем просто от вместимости ковша. Конструкция, конфигурация конвейера, механизмы передвижения и поворота, геометрия насыпи, характеристики материалов, автоматизация, защита от износа и интеграция с окружающей конвейерной системой — все это влияет на конечное решение.
Компания Jiangyin Dadi Equipment Co., Ltd. обладает более чем двадцатилетним опытом в производстве оборудования для транспортировки сыпучих материалов и высококачественного металлургического оборудования. Благодаря инженерным возможностям, производственным мощностям, системам управления качеством, услугам по индивидуальному проектированию, поддержке при монтаже и вводе в эксплуатацию, а также опыту работы с клиентами более чем в 30 странах, Dadi Equipment предлагает комплексные решения для промышленных складов и погрузочно-разгрузочных работ.
Для проектов, связанных с железной рудой, углем, известняком, окатышами, коксом, минералами или другими сыпучими материалами, правильный выбор роторного штабелера-погрузчика должен соответствовать условиям эксплуатации и требованиям к потоку материалов. Правильно спроектированная машина может стать надежным звеном между хранением сырья, управлением складскими запасами и непрерывным промышленным производством.
